一、 产品功能
GDJDC-W01型MEMS管道油品电荷密度测试仪是一款测量管道油品电荷密度的专业仪器，解决了管道内部油品电荷难以直接测量的技术难题，可实现与法拉第筒的完美匹配。
二、 产品优势
ü 高灵敏、低功耗的MEMS电场传感器敏感芯片技术，可长期在线工作
ü 无裸露可动部件，可靠性高
ü 数字输出接口，便于系统集成
ü 通过软件调整算法，适配各种管道尺寸
ü 可通过蓝牙通讯协议传输测试结果
ü 测试结果现场实时显示
ü 防雨、防爆设计
ü 与法拉第筒测试结果一致性好
三、 应用领域
Ø 石油化工
Ø 航空航天
Ø 国防军工
四、 产品主要结构
MEMS管道油品电荷密度测试仪主要由MEMS电场传感器敏感芯片、信号检测与处理电路、法兰、测试探头等组成。其中，MEMS电场传感器敏感芯片用于感应带电物与探头之间的电场，将电场信号转化为便于解调的交流信号。信号处理电路用于为敏感芯片振动提供驱动信号，并将探头的输出进行解调，转化为数字信号输出。测试探头固定在法兰上，用于将管道内油品静电传导到敏感芯片表面。
使用时，只需将法兰安装在被测管道上，使油品流经测试法兰，即可实现安装位置的管道油品静电带电情况的测量。传感器的输出信号采用RS485接口，最大无中继传输距离超过1km，可根据应用需求进行接口转换。

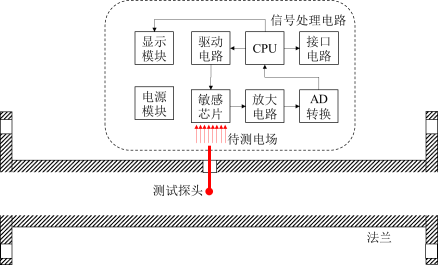

图2 产品结构原理框图
五、 性能指标
工作环境：-20℃~50℃
量程：±450uC/m3
分辨力：0.1uC/m3
数据更新周期：＜1s
防爆等级：EX ib IIB T4 Gb
BG 29.06 -5.60 -5.45 -9.95 -4.97
目前，有效数据为第一个和第四个数，第一个数字记录传感器敏感探头内温度，第四个数字为传感器输出V；其他数字暂时不用。
待测电场E=(V-V0)/k，其中，V0为标定零点，k为标定灵敏度。
六、 现场安装校准
将产品采用法兰等方式安装在被测管道上，管道油品流经测试法兰即可实现测量。注意将管道接地，安装后静置24小时后，打开按钮开关。产品启动后可实现自动测量，实时显示测试结果，并将测试结果采用蓝牙协议传输出去。
七、 配套软件说明
当传感器采用标准串口通讯时，可用通用串口精灵进行数据读取。传感器还可根据应用需求，配套数据接收软件，可实现数据实时显示、预警及存储。数据接收软件界面如图4所示，该软件采用串口通讯协议，只需配置传感器对应的串口号即可。
图4 管道静电测试软件界面
八、 典型应用电路
传感器可独立工作，直接与电脑进行串口协议通讯，也可以多个传感器组网检测。下图给出两种典型组网探测方法。
图5 典型组网探测应用一
图6 典型组网探测应用二
九、 安装尺寸
产品主要部件尺寸及安装孔位置如图7所示。
图7 产品结构图纸
